2. DESCRIEREA SISTEMULUI ASCOMB
Ascomb este un sistem compact cu
cost scãzut, destinat monitorizãrii continutului de oxigen
din gazele de ardere. Sistemul are la bazã o sondã in-situ
de oxid de zirconiu care asigurã o citire continuã, precisã
si cu rãspuns rapid. Sonda este plasatã în general
la iesirea din camera de combustie, sau la baza cosului. Nu este necesar
un circuit de aer de referintã, câtã vreme o parte
a senzorului de oxid de zirconiu este în contact cu oxigenul prezent
în gazele arse, iar cealaltã parte este în contact cu
aerul ambiant prezent în interiorul capului probei. Deoarece semnalul
în mV generat de senzor este influentat, de asemenea, de temperaturã,
sonda este prevãzutã cu un încãlzitor încorporat,
alimentat de la o sursã externã de alimentare adecvatã,
pentru a mentine senzorul la o temperaturã cunoscutã si constantã.
Ca urmare, ASCOMB reprezintã
solutia idealã pentru cazanele de dimensiune micã si medie.
Semnalul în mV asigurat de
sondã este acceptat si liniarizat de cãtre monitorul OX-M.
Monitorul OX-M poate accepta, de asemenea, în locul semnalului în
mV de la sondã, o intrare de 4…20 mA liniarizatã sau neliniarizatã,
de la un traductor de procente de oxigen (aceste intrãri sunt configurabile).
Suplimentar fatã de valoarea
procentului de oxigen din fluxul de gaze arse, monitorul poate afisa valoarea
iesirii în mV a sondei cu oxid de zirconiu.
-
Monitorul este echipat si cu intrãri
analogice auxiliare:
-
intrare de 4…20 mA de la traductorul
extern pentru temperatura fluxului de gaze arse sau pentru diferenta de
temperaturã dintre fluxul de gaze si cel de aer
-
intrare de 4…20 mA de la traductorul
extern pentru temperatura aerului de combustie
-
Monitorul afiseazã semnalele
mãsurate si variabilele calculate dupã cum urmeazã:
-
procentul de oxigen din gazele arse
(în intervalul 0,0…20,9%)
-
procentul de dioxid de carbon din gazele
arse (în intervalul 0,0…25,0%)
-
eficienta combustiei (în intervalul
0,0 … 100,0 %)
-
excesul de aer în procesul de
combustie (în intervalul 1,00…2,00)
-
temperatura fluxului de gaze arse (în
intervalul 0…600oC) sau diferenta de temperaturã dintre
fluxul de gaze si cel de aer de combustie (în intervalul 0…600oC)
-
temperatura aerului de combustie (în
intervalul -50…150oC) - optional
-
Monitorul este echipat cu douã
alarme AL1 si AL2 cu iesiri pe releu. AL1 si AL2 sunt activate de variabila
Concentratie oxigen pe întreaga scalã, cu un histerezis
fixat de 0,5% pe întreaga scalã. Parametrul cod tde1 permite
introducerea unei temporizãri în activarea alarmelor între
0 (exclus) si 120 de secunde. Alarmele pot fi independent configurate,
dupã cum urmeazã:
-
exclusã
-
independent activã superior (releul
energizat deasupra pragului)
-
independent activã inferior (releul
energizat sub prag)
-
Monitorul este prevãzut cu douã
iesiri analogice (una din acestea este optionalã) cu separare galvanicã
(4…20 mA sau 0…10 V) care pot fi folosite pentru retransmiterea a douã
variabile selectate dintre: procentul de oxigen, procentul de dioxid de
carbon, randamentul în procente, aerul în exces, temperatura
gazelor arse (sau diferenta de temperaturã dintre fluxul de gaze
si cel de aer) si temperatura aerului de combustie.
-
Monitorul este echipat cu 3 intrãri
logice (IL1, IL2, IL3), care permit efectuarea la distantã a unor
functii, prin intermediul contactelor externe. Prima intrare logicã
este utilizatã pentru a trece monitorul în modul "Hold" pe
durata fazei de pornire, a doua intrare logicã este utilizatã
pentru semnalarea unei stãri de functionare defectuoasã ("Fail")
a sondei sau a instalatiei, a treia intrare logicã permite trecerea
de la primul grup (primar) de constante ale combustibilului la cel de-al
doilea grup (de urgentã) (spre exdemplu de la gaz natural la titei).
În multe cazuri, instalatia care utilizeazã sistemul ASCOMB
poate folosi doi combustibili diferiti. În mod uzual, primul combustibil
este utilizat pentru functionarea normalã, iar cel de-al doilea
este utilizat în cazul în care lipseste combustibilul principal.
Pentru a permite o schimbare rapidã, fãrã necesitatea
reintroducerii manuale a constantelor combustibilului, instrumentul poate
fi configurat cu douã grupe ale valorilor de la A la E. Prima grupã,
de la A1 la E1, reprezintã grupa combustibilului principal. Cea
de-a doua grupã, de la A2 la E2, este utilizatã pentru combustibilul
în caz de urgentã. Selectarea grupei care urmeazã a
fi folosite se face prin intermediul intrãrii logice IL3. Monitorul
selecteazã grupa combustibilului principal (de la A1 la E1) când
intrarea logicã IL3 este "0" (contact deschis). Când intrarea
logicã IL3 este "1" (contact închis), monitorul selecteazã
grupa de constante ale combustibilului pentru cazul de urgentã (de
la A2 la E2). Trecerea de la constantele combustibilului primar la cele
ale combustibilului secundar este semnalatã de ledul iluminat pe
ecran pe partea din fatã a unitãtii.
-
Procedura de calibrare a monitorului
pentru intrarea de procente de oxigen poate fi efectuatã cu douã
puncte de referintã:
-
aer liber (20,9% O2)
-
gaz de referintã (valoare cunoscutã
între 0,3 si 3,0% O2).
O procedurã de calibrare
simplificatã poate fi utilizatã doar prin introducerea, pe
durata fazei de programare, a coeficientilor de calibrare a sondei CC1
si CC2 (marcati pe capul sondei ZO2).
-
Monitorul este echipat optional cu comunicare
serialã în vederea conectãrii la un computer sau la
un sistem de supraveghere.

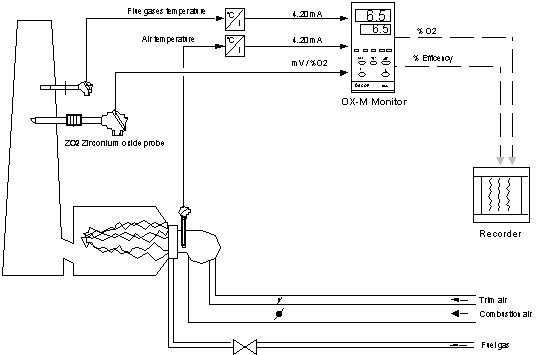

2.1. EXEMPLU DE APLICATIE
|
